弧形闸门

文章来源：未知作者：admin 发布时间：2015-06-21 11:45 点击数：

弧形闸门形式：露顶式和潜孔式两种。
露顶式弧门结构特点：门顶露出上游水位以上,没有顶止水,只有侧止水和底止水,面板曲率半径R一般取门高的1.0～1.5倍。
潜孔式弧门结构特点：有顶止水,顶止水与门楣接触,它与侧止水、底止水形成封闭的“□”型止水。面板曲率半径可取门高的1.1～1.2倍。
弧门支铰一般布置在下游侧,其高程要考虑到不受水流和漂浮物冲击的影响。露顶式弧门如图6-1所示。

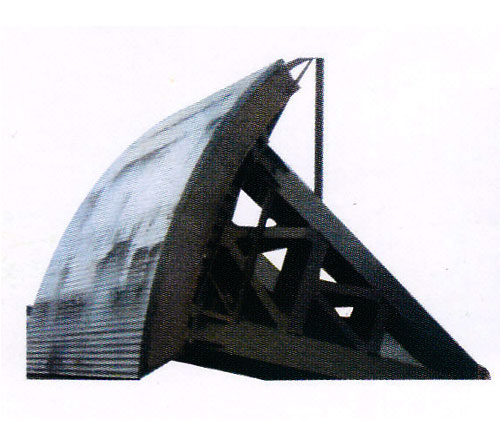

弧形闸门组成：主要由门叶、支臂和支铰等三大部分组成。
闸门结构要求：有足够的强度和整体刚度,有良好的工艺性,方便制造、运输、安装、防锈蚀和检修,并尽可能节省钢材。
弧门按主梁布置方式,可分为主横梁式和主纵粱式。
弧门按梁系的连接形式,又分为同层连接（等高连接）和层叠连接（非等高连接）等形式。

目前常选用形式：主横梁同层布置、主纵梁同层布置和主纵梁层叠布置三种。
