| 鑄鐵閘門 |
? |
[單向止水拱形鑄鐵閘門]
文章來源：未知 作者：admin 發布時間：2015-07-18 15:11 點擊數：

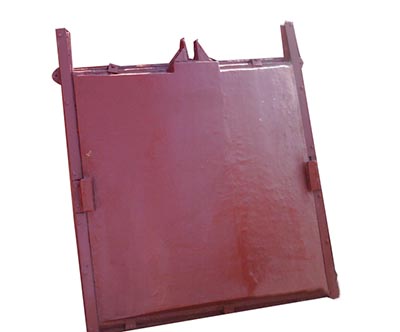

平面拱型鑄鐵閘門
平面拱型鑄鐵閘門用以調節流量，控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等。根據用戶特殊要求，閘框側面安裝平面橡膠止水，銅板止水，或按用戶圖樣非集團標準生產均可；3.5m門框為組裝式。

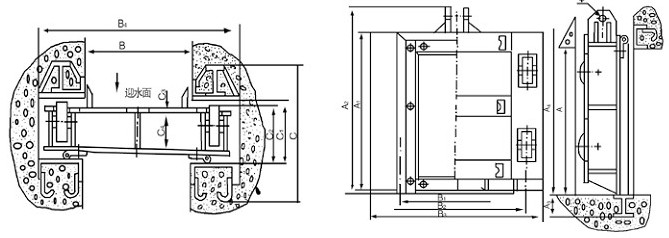

PHZ整體式拱型平面 鑄鐵閘門安裝技術參數
|
規格型號 |
主要尺寸 |
適用水頭 |
地腳螺栓 |
|
A |
A1 |
A2 |
B |
C |
Φ |
L |
L1 |
L2×Z |
L3 |
L4 |
H |
H1 |
|
0.3×0.3 |
300 |
360 |
410 |
300 |
80 |
20 |
450 |
75 |
150×2 |
400 |
150 |
200 |
500 |
1.5 |
6-M10×150 |
|
0.5×0.5 |
500 |
560 |
610 |
500 |
90 |
20 |
750 |
75 |
200×3 |
400 |
150 |
200 |
500 |
2 |
8-M10×150 |
|
0.8×0.8 |
800 |
860 |
920 |
800 |
100 |
25 |
1200 |
100 |
200×5 |
500 |
200 |
300 |
600 |
6 |
12-M10×200 |
|
1×1 |
1000 |
1080 |
1170 |
1000 |
110 |
30 |
1500 |
150 |
300×4 |
500 |
300 |
400 |
600 |
6 |
10-M12×300 |
|
1.2×1.2 |
1200 |
1290 |
1370 |
1200 |
120 |
35 |
1800 |
150 |
300×5 |
600 |
300 |
400 |
800 |
6 |
12-M12×300 |
|
1.5×1.5 |
1500 |
1600 |
1680 |
1500 |
120 |
35 |
2200 |
100 |
400×5 |
600 |
400 |
500 |
800 |
6 |
12-M12×300 |
|
1.8×1.8 |
1800 |
1910 |
2000 |
1800 |
130 |
40 |
2700 |
150 |
400×6 |
700 |
400 |
500 |
1000 |
6 |
14-M14×350 |
|
2×2 |
2000 |
2120 |
2200 |
2000 |
130 |
40 |
3000 |
100 |
400×7 |
700 |
400 |
600 |
1200 |
6 |
16-M14×350 |
|
2.5×2.5 |
2500 |
2640 |
2740 |
2500 |
135 |
45 |
3600 |
200 |
400×8 |
800 |
400 |
600 |
1200 |
6 |
18-M16×400 |
|
3×3 |
3000 |
3150 |
3250 |
3000 |
140 |
45 |
4000 |
200 |
400×9 |
900 |
500 |
700 |
1200 |
6 |
20-M16×400 |
|
3.5×3.5 |
3500 |
3650 |
3750 |
3500 |
140 |
50 |
4700 |
150 |
400×11 |
1000 |
500 |
700 |
1200 |
6 |
24-M16×400 |
|
注：根據用戶特殊要求，閘框側面安裝平面橡膠止水，銅板止水，或按用戶圖樣非集團標準生產均可；3.5m門框為組裝式。 |
|
|
